Вертикально-фрезерный обрабатывающий центр VR600 с ЧПУ Fanuc 0i-MF

7 740 x 2 700 x 2 867 мм

Листайте в бок, чтобы увидеть все характеристики

Вертикально-фрезерный обрабатывающий центр VR600 с ЧПУ Fanuc 0i-MF, производства компании Ningbo Haitian Precision Machinery Co., Ltd. Китай, выпускающей станки под маркой Hision. Изготовление станков на заводе компании осуществляется по полному производственному циклу, включая самостоятельное изготовление основных узлов (станина, шпиндель, стол, колонна, траверса и другие узлы), что значительно повышает точность, жёсткость и надёжность оборудования, обеспечивая длительный срок его эксплуатации. ФРЕЗЕРНЫЕ ОБРАБАТЫВАЩИЕ ЦЕНТРЫ СЕРИИ VR600 Вертикально-фрезерный обрабатывающий центр данной серии был спроектирован на базе существующих решений и с использованием наших новейших технологий и мирового опыта в области металлообработки. Широкое применение станок нашел в сферах изготовления автокомпонентов, производстве пресс форм, станкостроении и т.п.

Параметр		Ед. изм.	Значение

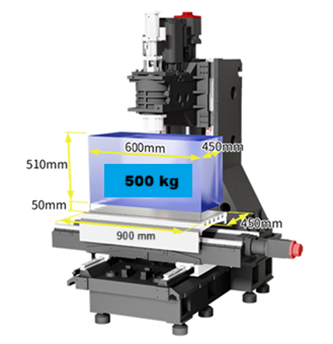

СТОЛ	Размер рабочего стола	мм	900 x 450
	Максимальная нагрузка на стол	кг	500
	Размер Т-паза	мм	3×18×125
	Расстояние от торца шпинделя до поверхности стола	мм	150 — 660
ПЕРЕМЕЩЕНИЕ ПО ОСЯМ	Перемещения X, Y, Z	мм	600 / 450 / 510
	Быстрые подачи X/Y/Z	м/мин	36 / 36 / 36
	Рабочие подачи по X/Y/Z	м/мин	15 / 15 / 15
	Мощность сервоприводов	кВт	1,8 / 1,8 / 2

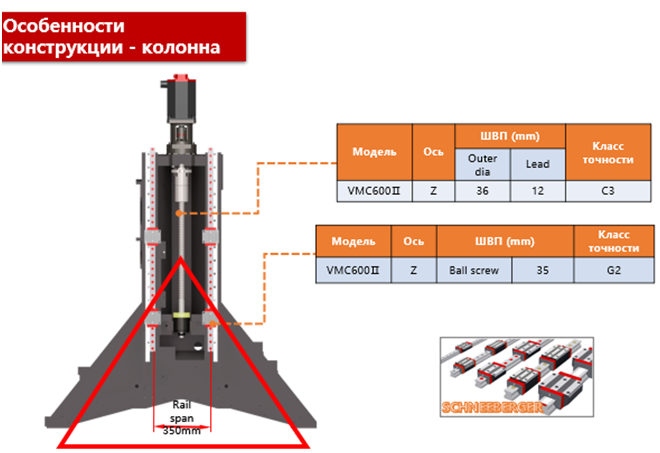

	Диаметр ШВП по X/Y/Z	мм	36 / 36 / 36
	Тип направляющих	—	линейные.шариковые
ТОЧНОСТЬ	Точность позиционирования X/Y/Z	мм	0,007 / 0,005 / 0,005
ТОЧНОСТЬ	Повторяемость X/Y/Z	мм	0,004 / 0,003 / 0,003
ШПИНДЕЛЬ	Тип привода	—	ременной
	Скорость вращения	об/мин	10 000
	Мощность двигателя (постоянно / 10 мин)	кВт	11/15
	Крутящий момент (постоянно / 10 мин)	Нм	52,5/95,5
	Конус	—	BT40
	Штревель		MAS403-P-40T-I (45)
АТС	Тип сменщика		Рука-манипулятор
	Кол-во инструментов в магазине	поз.	24
	Макс. диаметр инструмента (свободное смежное гнездо)	мм	Ø 80 (Ø 150)
	Макс. длина инструмента	мм	300
	Макс. вес инструмента	кг	7
	Время смены инструмента	сек	2,5
ОБЩАЯ ИНФОРМАЦИЯ	Потребляемая мощность	кВА	25
	Вес станка	кг	5500
	Габаритные размеры (Д/Ш/В)	мм	2600 x 2500 x 2550
	ЧПУ		Fanuc 0i MF (β5)

Наименование

Кол-во

Вертикально-фрезерный обрабатывающий центр модели VR600 в комплектации:

− Система ЧПУ Fanuc 0i MF β-type 5 (LCD дисплей 10,4 дюйма, Ethernet — интерфейс (подключение к локальной сети), USB, слот для CF карт, маховик ручной);

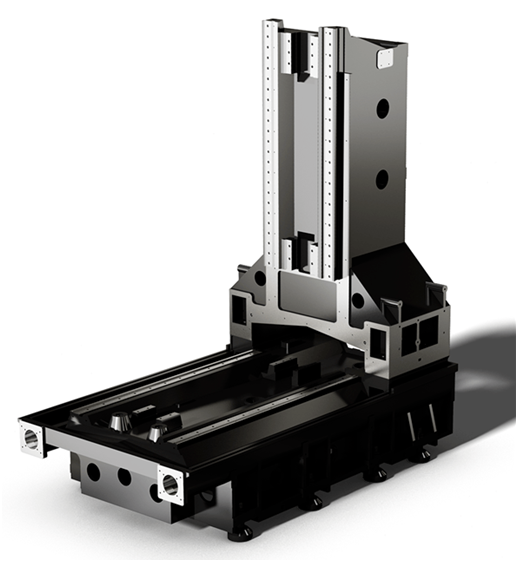

− Литая чугунная станина;

− Рабочий стол 900 х 450 мм, макс. нагрузкой: 500 кг;

− Пневматическая система;

− Пневмопистолет;

− Главный шпиндель мощностью 7.5/11 кВт / 10000 об/мин;

− Система масляного охлаждение шпинделя;

− Форсунки подачи СОЖ — 2шт./ воздуха — 1шт;

− Бак СОЖ;

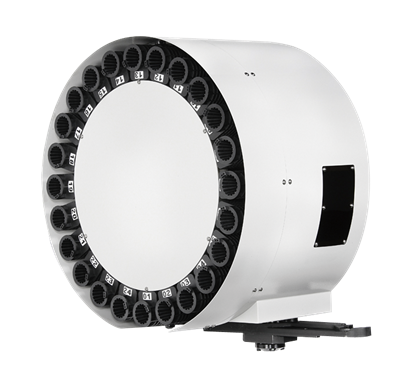

− Инструментальный магазин 24 позиции / ВТ- 40;

− Шариковые направляющие качения по всем осям;

− Система автоматической смазки;

− Освещение рабочей зоны;

− Сигнальная лампа (трехцветная);

− Полное ограждение рабочей зоны;

− Трансформатор;

− Наружный стружечный конвейер шнекового типа с внутренним обмывом СОЖ;

− Транспортная упаковка;

− Руководство по эксплуатации и программированию на русском языке в электронном виде.

Компания «HEADMAN» основана в начале 90-х годах инженерами, которые применяют полученный опыт и современные технологии при проектировании и изготовлении высокоточного оборудования. Компания была основана по программе импортозамещения высокоточных токарных станков в основном для автомобильной промышленности.

Компания «HEADMAN» является крупнейшим производителем высокоточных токарных станков в Китае.

Основная продукция компания «HEADMAN»:
токарные станки с ЧПУ,
токарные обрабатывающие центры,
вертикальные обрабатывающие центра,
роботы и автоподающие устройства,
специализированное оборудование для изготовления наукоемких изделий.

Машины очень популярны и имеют хорошую репутацию в Китае, в России и многих странах Европы, Америки и Азии. Все оборудование проходит жесткий контроль качества.

Также, компания «HEADMAN» обеспечивает полное обслуживание клиентов: снабжение необходимым инструментом, оснасткой, запасными частями и узлами, а также имеет свою собственную сервисную службу, которая обеспечит запуск, наладку оборудования и обучение персонала.

Количество произведённых станков в год – более 10 000 шт.
