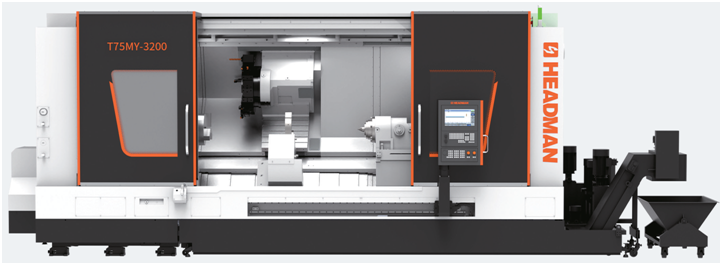

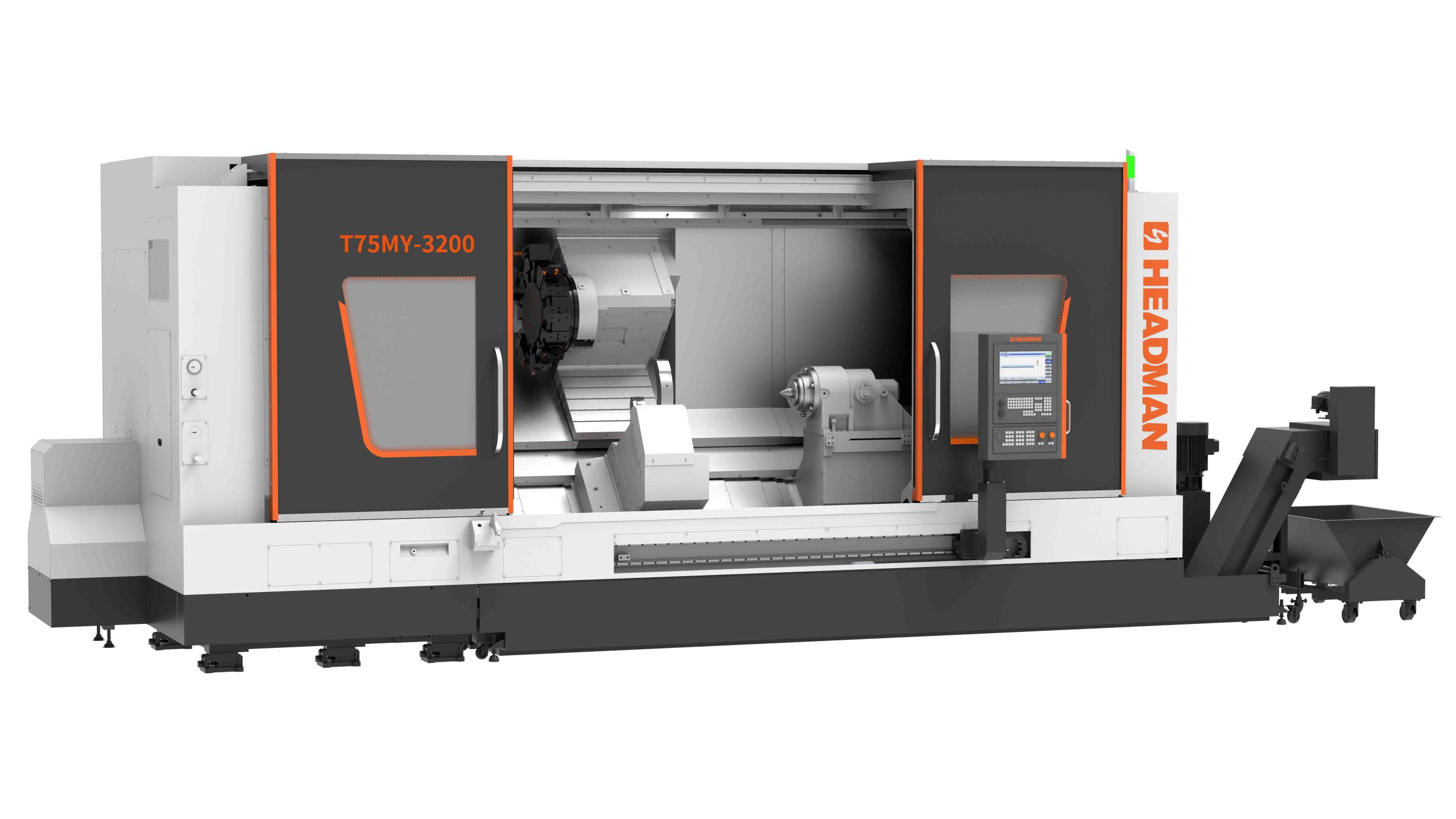

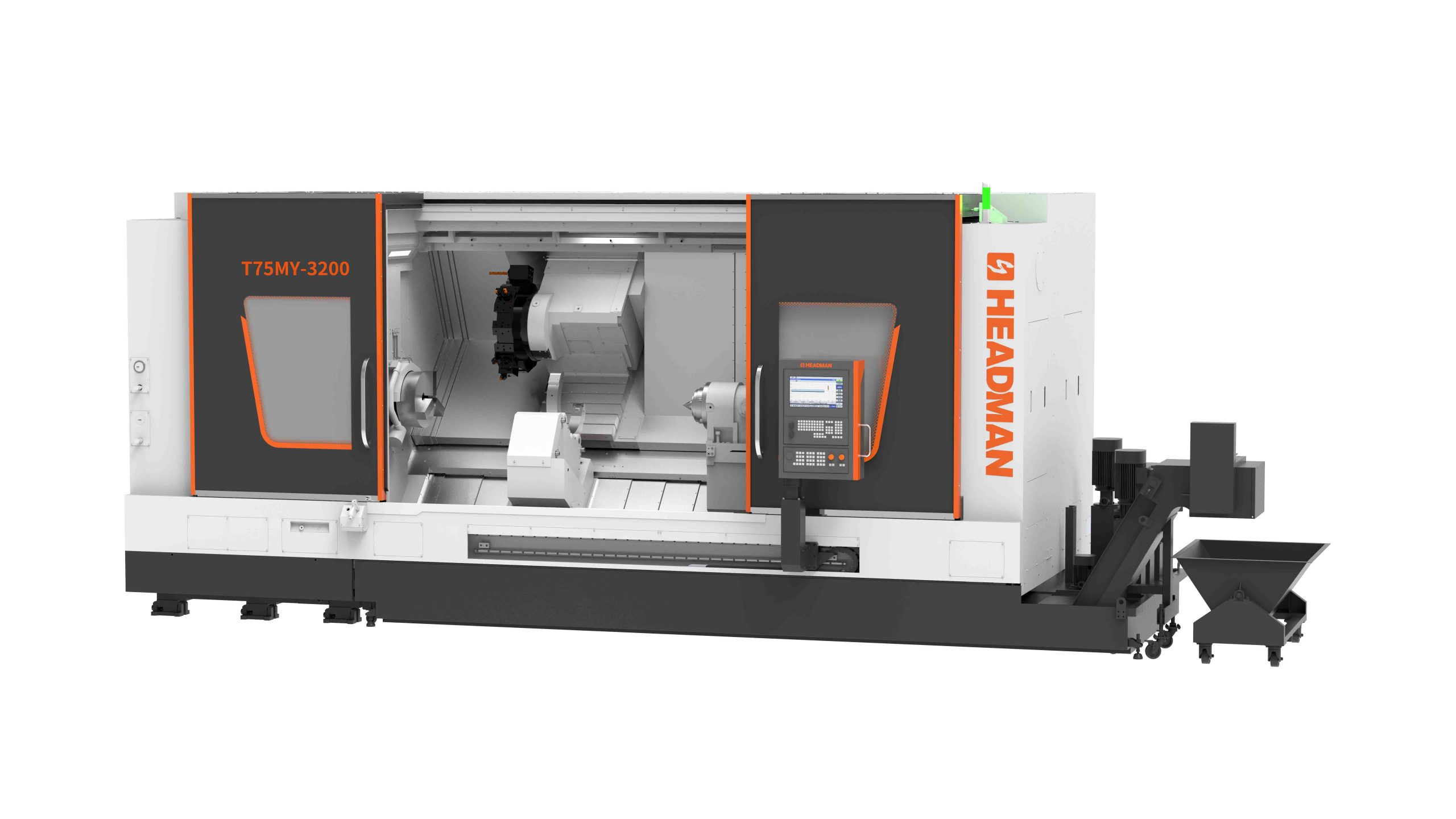

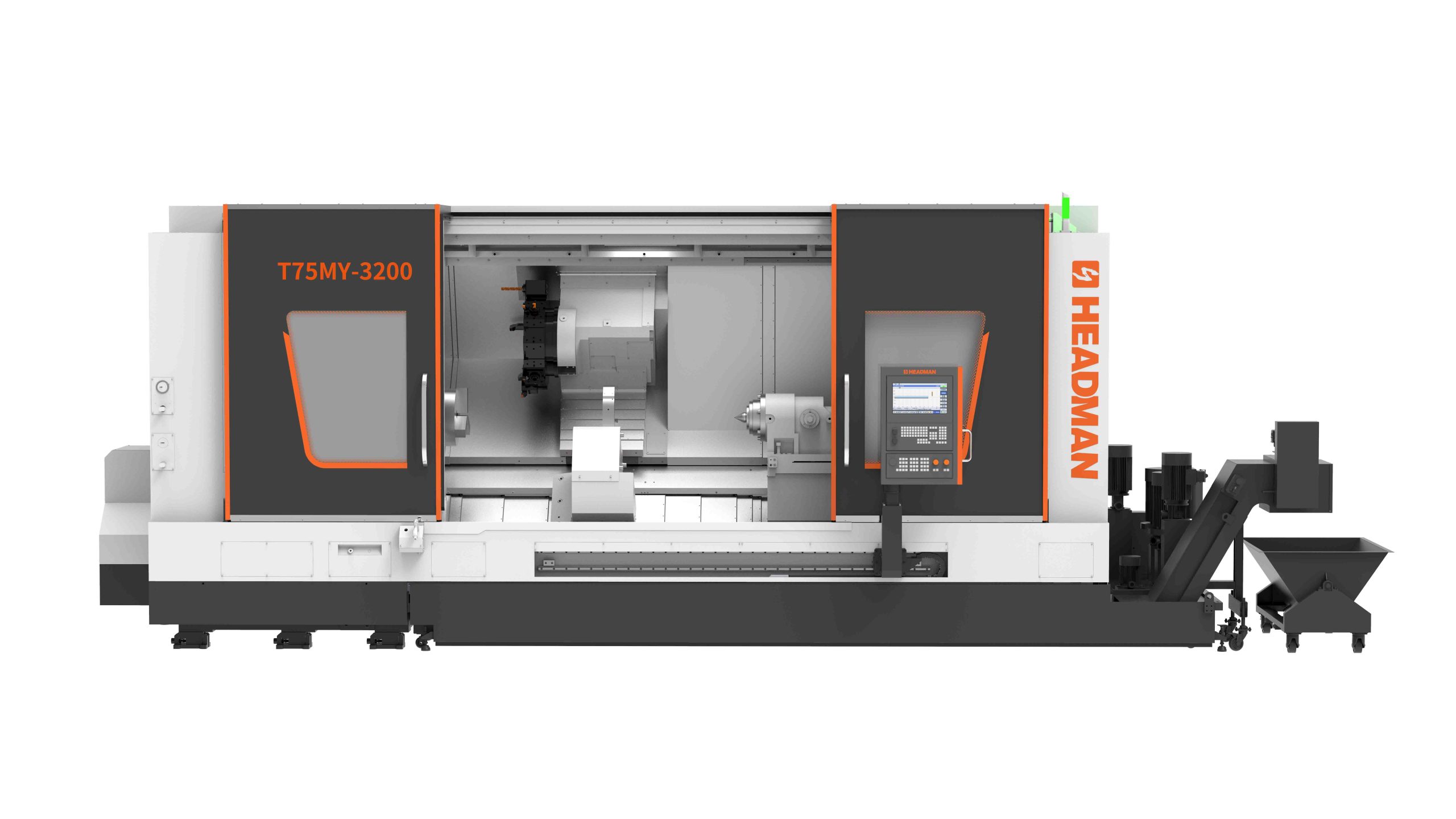

Токарный станок «Headman» модели Т75MY-3200 с ЧПУ Siemens 828D

7 740 x 2 700 x 2 867 мм

Листайте в бок, чтобы увидеть все характеристики

Высокоточные токарные обрабатывающие центры «HEADMAN» серии «T» предназначены для токарной обработки, фрезерования, расточных операций, сверления, нарезания резьбы, с точностью позиционирования 0,008 мм и повторяемостью 0,003 мм. Конструкции станины, мощный шпиндель с жидкостным охлаждением 49/64 кВт с крутящим моментом до 2695 Нм, высокоточные линейные роликовые направляющие, позволяют успешно сочетать силовое резание с чистовой обработкой деталей. Высокоточные токарные обрабатывающие центры «HEADMAN» серии «Т» применяются во всех отраслях машиностроения, в широкой сфере различных типов промышленности, в автомобильной, авиационно-космической, приборостроении и других.

Наименование			Единицы измерения	Значение
Максимальный диаметр устанавливаемой заготовки			мм	Ø850
Максимальный обрабатываемый диаметр			мм	Ø510
Максимальная обрабатываемая длина			мм	3 200
Максимальный диаметр прутка (при установке полого патрона)			мм	Ø115
Ход		X	мм	360
		Y		180 (+/- 90)
		Z		3 345
Главный шпиндель	Размер патрона		дюйм	15
	Частота вращения шпинделя		об/мин	2 500 (стандарт) 2 000 (опция)
	Торец			А2-11
	Диаметр отверстия		мм	Ø132
	Мощность (Непрерывно / 30 мин)		кВт	49 / 64
	Максимальный крутящий момент		Нм	1 530 (стандарт) 2 695 (опция)
Задняя бабка	Ход заднего центра		мм	3 200
Задняя бабка	Посадочное отверстие		Конус Морзе	№6
Револьверная головка	Тип			BMT 75
	Кол-во инструментальных позиций			12
	Хвостовик токарного инструмента		мм	32 х 32
	Диаметр хвостовика расточной оправки		мм	Ø50
	Частота вращения привода инструмента		об/мин	4 000
	Мощность		кВт	8,8
Скорость подачи		X	мм/мин	30 000
		Y		15 000
		Z		24 000
		Задняя бабка		8 000
Емкость бака для СОЖ			л	1 115
Подача воздуха			МПа	0,5
Габариты станка		Длина	мм	7 740
		Ширина		2 700
		Высота		2 867
Масса			кг	24 700

— Система ЧПУ SIEMENS 828D
— 15 дюймовый глухой патрон
— Высокоточный мотор-шпиндель 35-2500 об/мин, крутящий момент 1530 Нм
— Подшипники шпинделя — NSK
— Привод шпинделя — Серво 49 / 64 кВт
— Линейные направляющие — THK
— 12-ти позиционная револьверная головка с приводным инструментом ВМТ 75
— Скорость вращения приводного инструмента 4000 об/мин
— Мощность приводного инструмента 8,8 кВт
— Задняя бабка — Сервоприводная с Конусом Морзе №6
— Система консистентной смазки направляющих и ШВП
— Дисплей 10.4″ LCD
— Комплект сырых кулачков
— Блокировка двери оператора
— Освещение рабочей зоны
— 3-х цветная лампа
— Педаль зажима / разжима патрона
— Кондиционер электрошкафа
— Комплект технической документации (USB)
— Комплект инструментов для базового обслуживания
— Опорные площадки
— Горизонтальный приводной блок – 1 шт.
— Вертикальный приводной блок – 1 шт.
— Держатель расточной оправки Ø50 — 3 шт.
— Держатель торцевого резца 32 х 32 — 1 шт.
— Держатель проходного резца 32 х 32 — 4 шт.
— Упаковка

Компания «HEADMAN» основана в начале 90-х годах инженерами, которые применяют полученный опыт и современные технологии при проектировании и изготовлении высокоточного оборудования. Компания была основана по программе импортозамещения высокоточных токарных станков в основном для автомобильной промышленности.

Компания «HEADMAN» является крупнейшим производителем высокоточных токарных станков в Китае.

Основная продукция компания «HEADMAN»:
токарные станки с ЧПУ,
токарные обрабатывающие центры,
вертикальные обрабатывающие центра,
роботы и автоподающие устройства,
специализированное оборудование для изготовления наукоемких изделий.

Машины очень популярны и имеют хорошую репутацию в Китае, в России и многих странах Европы, Америки и Азии. Все оборудование проходит жесткий контроль качества.

Также, компания «HEADMAN» обеспечивает полное обслуживание клиентов: снабжение необходимым инструментом, оснасткой, запасными частями и узлами, а также имеет свою собственную сервисную службу, которая обеспечит запуск, наладку оборудования и обучение персонала.

Количество произведённых станков в год – более 10 000 шт.
