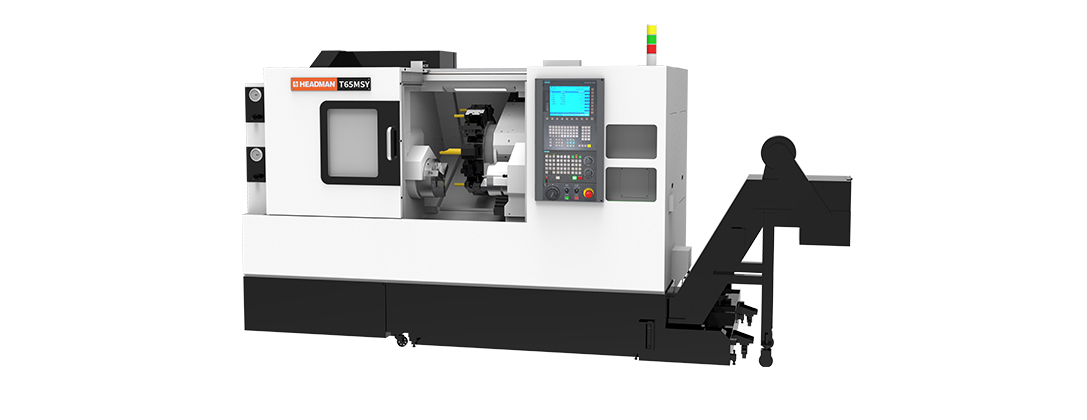

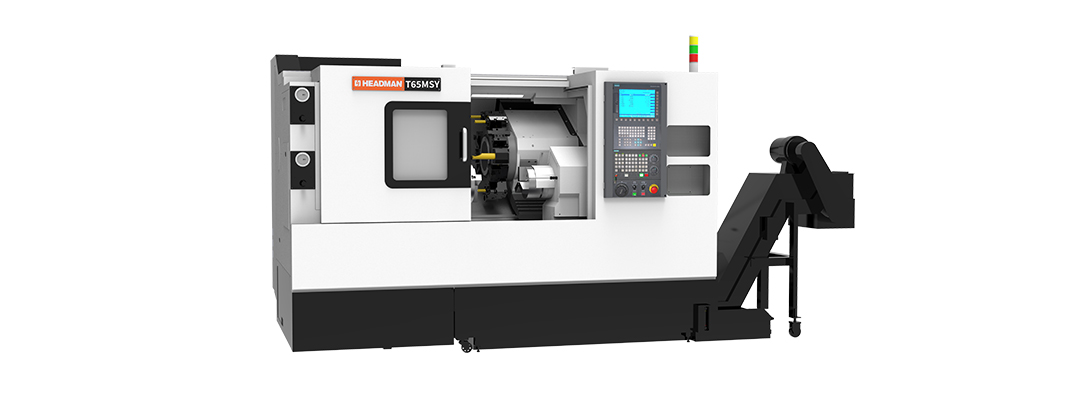

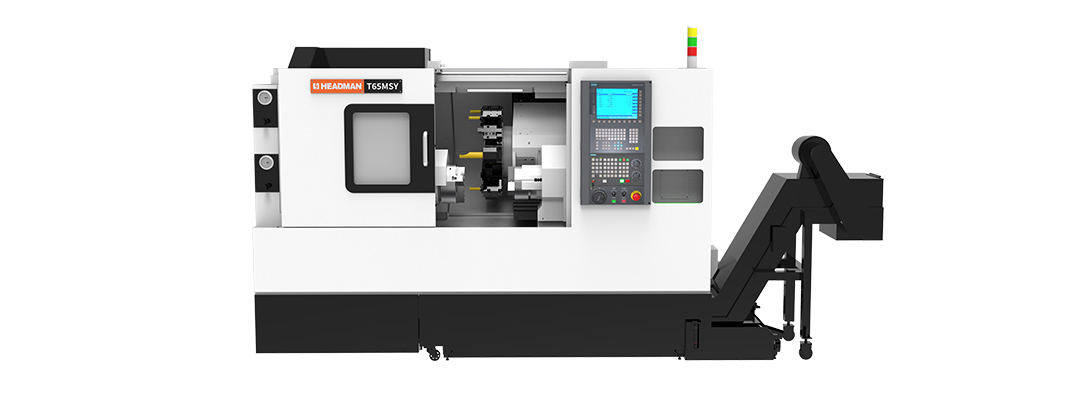

Токарный станок «Headman» модели Т65MSY-750 с ЧПУ Siemens 828D

Диаметр обработки - 390 мм

Длина обработки - 547 мм

Листайте в бок, чтобы увидеть все характеристики

Высокоточные токарные обрабатывающие центры «HEADMAN» серии «T» предназначены для токарной обработки, фрезерования, расточных операций, сверления, нарезания резьбы, с точностью позиционирования 0,008 мм и повторяемостью 0,003 мм. Конструкции станины, мощный шпиндель с жидкостным охлаждением 22/26 кВт с крутящим моментом до 450 Нм, высокоточные линейные роликовые направляющие, позволяют успешно сочетать силовое резание с чистовой обработкой деталей. Высокоточные токарные обрабатывающие центры «HEADMAN» серии «Т» применяются во всех отраслях машиностроения, в широкой сфере различных типов промышленности, в автомобильной, авиационно-космической, приборостроении и других.

Наименование			Единицы измерения	Значение
Максимальный диаметр устанавливаемой заготовки			мм	Ø650
Максимальный обрабатываемый диаметр			мм	Ø390
Максимальная обрабатываемая длина			мм	547
Максимальный диаметр прутка			мм	74
Перемещения по осям		X	мм	230
		Y	мм	100 (±50)
		Z	мм	810
		W	мм	771
Главный шпиндель	Размер патрона		дюйм	10
	Частота вращения шпинделя		об/мин	4000
	Торец шпинделя			А2-8
	Диаметр отверстия в шпинделе		мм	Ø91
	Мощность (40% ED / Непрерывно)		кВт	26 / 22
	Максимальный крутящий момент		Нм	450
Контршпиндель	Размер патрона		дюйм	8
	Частота вращения шпинделя		об/мин	5000
	Торец шпинделя			А2-6
	Диаметр отверстия в шпинделе		мм	Ø50
	Мощность (40% ED / Непрерывно)		кВт	7,5 / 11
Револьверная головка	Тип			BMT65
	Количество инструментальных позиций			12
	Размер токарного инструмента		мм	25 х 25
	Диаметр хвостовика расточной оправки		мм	Ø40
	Максимальный диаметр сверла/фрезы		мм	20
	Максимальный размер метчика		мм	М20х2,5
	Частота вращения		об/мин	5000
	Мощность		кВт	5,5
Скорость подачи		X	мм/мин	30 000
		Y		21 000
		Z		33 000
		W		30 000
Емкость бака для СОЖ			л	230
Требуемое давление сжатого воздуха			МПа	0,5
Расход воздуха			л/мин	160
Потребляемая мощность			кВА	49
Габариты станка		Длина	мм	2 955
		Ширина		1 940
		Высота		1 897
Вес станка			кг	6 500

Система ЧПУ SIEMENS 828D
Мотор-шпиндель SIEMENS — 4000 об/мин, 22/26 кВт. – главный шпиндель
Мотор-шпиндель SIEMENS — 5000 об/мин, 7,5/11 кВт. — контршпиндель
Жидкостное охлаждение шпинделя
10″ глухой патрон главного шпинделя
8” глухой патрон контршпинделя
Подшипники шпинделя NSK
Ось С токарного шпинделя
Одновременное управление по 4-м осям (X, Y, Z, C)
Сервоприводы по осям X/Y/Z/W – SIEMENS
Высокоточные линейные направляющие по осям X/Y/Z/W – THK
Приводная револьверная голова на 12 позиций BMT65
Инструментальная оснастка для револьверной головы:

— Блок для проходного резца (25х25мм) – 4 шт.

— Блок для расточного инструмента (Ø40мм) (с задней крышкой для подвода СОЖ) – 3 шт.

— Блок для торцевого резца (25х25мм) – 1 шт.

— Приводной осевой блок – 1 шт.

— Приводной радиальный блок – 1 шт.

— Заглушка – 2шт.

Гидравлическая станция
Электрический кабинет
Кондиционер электрошкафа
Система подачи СОЖ
Педали зажима / разжима патронов
Централизованная автоматическая система смазки направляющих и ШВП по осям X/Y/Z/W
Полностью закрытая зона обработки
Рабочее освещение
Трехцветная сигнальная лампа
Программируемая задняя бабка
LAN порт
USB порт
Слот карты CF
Регулировочные болты и опоры для установки станка
Инструмент для базового обслуживания станка
Инструкция по эксплуатации станка на русском языке
Упаковка

Компания «Headman» основана в начале 90-х годах инженерами, которые применяют полученный опыт и современные технологии при проектировании и изготовлении высокоточного оборудования. Компания была основана по программе импортозамещения высокоточных токарных станков в основном для автомобильной промышленности.

Компания «Headman» является крупнейшим производителем высокоточных токарных станков в Китае.

Основная продукция компания «Headman»:

токарные станкaи с ЧПУ,
токарные обрабатывающие центры,
вертикальные обрабатывающие центра,
роботы и автоподающие устройства,
специализированное оборудование для изготовления наукоемких изделий.

Машины очень популярны и имеют хорошую репутацию в Китае, в России и многих странах Европы, Америки и Азии. Все оборудование проходит жесткий контроль качества.

Также, компания «Headman» обеспечивает полное обслуживание клиентов: снабжение необходимым инструментом, оснасткой, запасными частями и узлами, а также имеет свою собственную сервисную службу, которая обеспечит запуск, наладку оборудования и обучение персонала.

Количество произведённых станков в год – более 10 000 шт.
