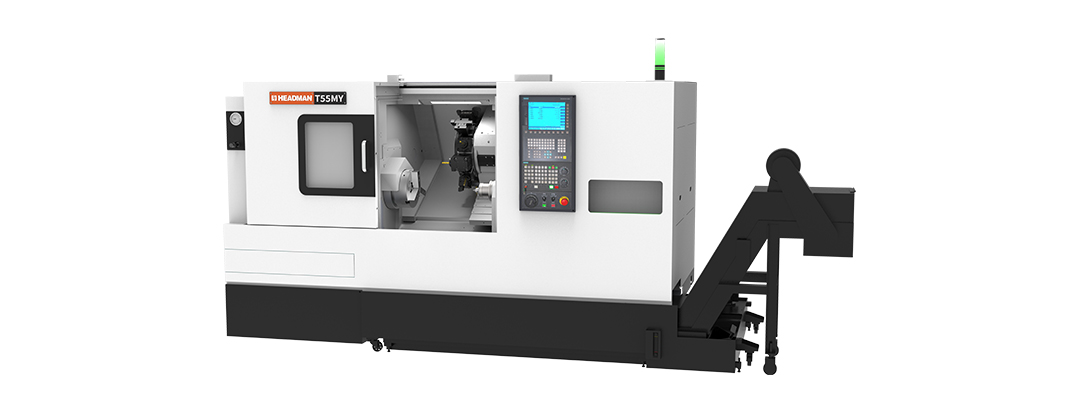

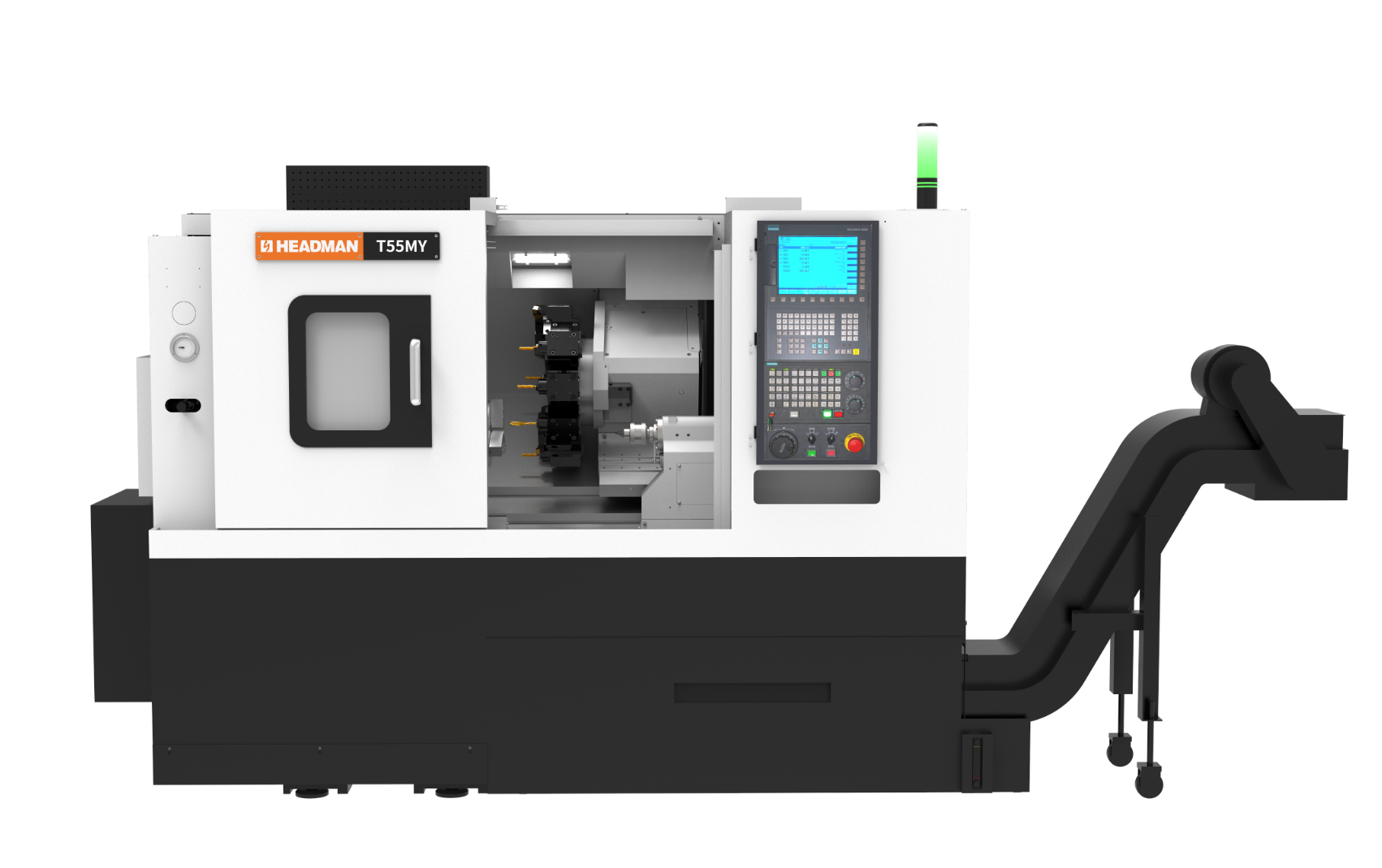

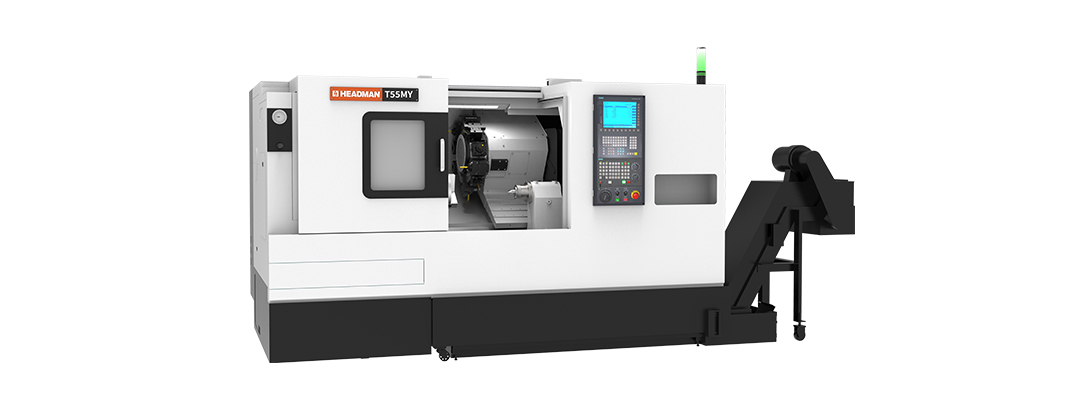

Токарный станок Headman T55MY с ЧПУ Siemens 828D

Диаметр обработки - 300 мм

Длина обработки - 429 мм

Система ЧПУ - Siemens 828D

Листайте в бок, чтобы увидеть все характеристики

Высокоточные токарные обрабатывающие центры «HEADMAN» серии «T» предназначены для токарной обработки, фрезерования, расточных операций, сверления, нарезания резьбы, с точностью позиционирования 0,008 мм и повторяемостью 0,003 мм.

Конструкции станины, мощный шпиндель с жидкостным охлаждением 11/15 кВт с крутящим моментом до 232 Нм, высокоточные линейные роликовые направляющие, позволяют успешно сочетать силовое резание с чистовой обработкой деталей.

Высокоточные токарные станки с ЧПУ «HEADMAN» серии «Т» применяются во всех отраслях машиностроения, в широкой сфере различных типов промышленности, в автомобильной, авиационно-космической, приборостроении и других.

Преимущества токарных станков Headman серии T

Превосходная точность

Повышенные стандарты качества — точность станков Headman серии T превышает международные стандарты ISO на 50%, а по показателю радиального биения шпинделя превосходит стандарт на 80% (достигая значения 0,003 мм).

Технологические особенности

Высокая жесткость конструкции станины обеспечивает стабильность при обработке
Мощный шпиндель с крутящим моментом до 232 Нм позволяет выполнять как черновую, так и чистовую обработку
Линейные направляющие обеспечивают высокую точность позиционирования и повторяемость

Производственные преимущества

Универсальность применения — возможность замены шлифования токарной обработкой
Технология компенсации тепловых деформаций для поддержания точности
Широкий диапазон обработки — работа с деталями высокой твердости (до 63 HRC)

Экономическая эффективность

Энергосберегающие функции — автоматическое отключение при простое
Снижение затрат на вспомогательные материалы благодаря эффективной системе смазки
Минимизация брака за счет высокой точности обработки

Удобство эксплуатации

Эргономичная конструкция с централизованным расположением элементов управления
Защитная система с закрытыми кожухами для безопасной работы
Вместительные инструментальные ящики для хранения оснастки

Надежность компонентов

Высококачественные комплектующие от ведущих производителей (подшипники NSK, направляющие THK)
Сервогидравлическая система револьверной головки для надежной фиксации
Современная система централизованной смазки и охлаждения

Наименование			Единицы измерения	Значение
Максимальный диаметр устанавливаемой заготовки			мм	Ø550
Максимальный обрабатываемый диаметр			мм	Ø300
Максимальная обрабатываемая длина			мм	429
Максимальный диаметр прутка			мм	Ø51
Ход		X	мм	195
		Y		+/- 50
		Z		535
Главный шпиндель	Размер патрона		дюйм	8
	Частота вращения шпинделя		об/мин	5 000
	Торец			А 2-6
	Диаметр отверстия		мм	Ø62
	Мощность (40% ED / Непрерывно)		кВт	11 / 15
	Максимальный крутящий момент		Нм	232
Задняя бабка	Ход заднего центра		мм	456
	Посадочное отверстие		Конус Морзе	№4
Револьверная головка	Тип			BMT55
	Вместимость			12 инструментов
	Высота хвостовика инструмента		мм	25
	Диаметр хвостовика расточной оправки		мм	Ø40
	Частота вращения шпинделя		об/мин	5 000
	Мощность		кВт	5,5
Скорость подачи		X	мм/мин	30 000
		Y		12 000
		Z		30 000
		Задняя бабка		8 000
Емкость бака для СОЖ			л	175
Подача воздуха			МПа	0,5
Расход воздуха			л/мин	130
Габариты станка		Длина	мм	2 300
		Ширина		1 770
		Высота		1 910
Масса			кг	4 500

Система ЧПУ SIEMENS 828D
Мотор-шпиндель SIEMENS — 5000 об/мин, 11/15 кВт.
Высокоточный шпиндель (производства HEADMAN)
Система жидкостного охлаждения шпинделя
Подшипники шпинделя NSK
Сервоприводы по осям X/Z — SIEMENS
Высокоточные линейные направляющие по осям X/Z – THK
Программируемая задняя бабка с сервоприводом
Револьверная голова на 12 позиций (производства HEADMAN)
Блок для проходного резца (25х25мм) – 4 шт.
Блок для торцевого резца (25х25мм) – 1 шт.
Блок для осевого инструмента (Ø40мм) – 3 шт.
Приводной осевой блок – 1шт
Приводной радиальный блок – 1шт
Заглушка – 2шт.
Гидравлическая станция
Электрический кабинет
Система подачи СОЖ на кожуха
Централизованная автоматическая система смазки подшипников и ШВП по осям X/Z
Полностью закрытая зона обработки
Защита направляющих по осям X/Z
Рабочее освещение
Трехцветная сигнальная лампа
Регулировочные болты и опоры для установки станка
Инструмент для обслуживания станка
Инструкция по эксплуатации станка на русском языке
8″ полый патрон
Педаль зажима / разжима патрона
Подача СОЖ через револьвер на инструментальные блоки
Упаковка

Компания «Headman» основана в начале 90-х годах инженерами, которые применяют полученный опыт и современные технологии при проектировании и изготовлении высокоточного оборудования. Компания была основана по программе импортозамещения высокоточных токарных станков в основном для автомобильной промышленности.

Компания «Headman» является крупнейшим производителем высокоточных токарных станков в Китае.

Основная продукция компания «Headman»:

токарные станкaи с ЧПУ,
токарные обрабатывающие центры,
вертикальные обрабатывающие центра,
роботы и автоподающие устройства,
специализированное оборудование для изготовления наукоемких изделий.

Машины очень популярны и имеют хорошую репутацию в Китае, в России и многих странах Европы, Америки и Азии. Все оборудование проходит жесткий контроль качества.

Также, компания «Headman» обеспечивает полное обслуживание клиентов: снабжение необходимым инструментом, оснасткой, запасными частями и узлами, а также имеет свою собственную сервисную службу, которая обеспечит запуск, наладку оборудования и обучение персонала.

Количество произведённых станков в год – более 10 000 шт.
