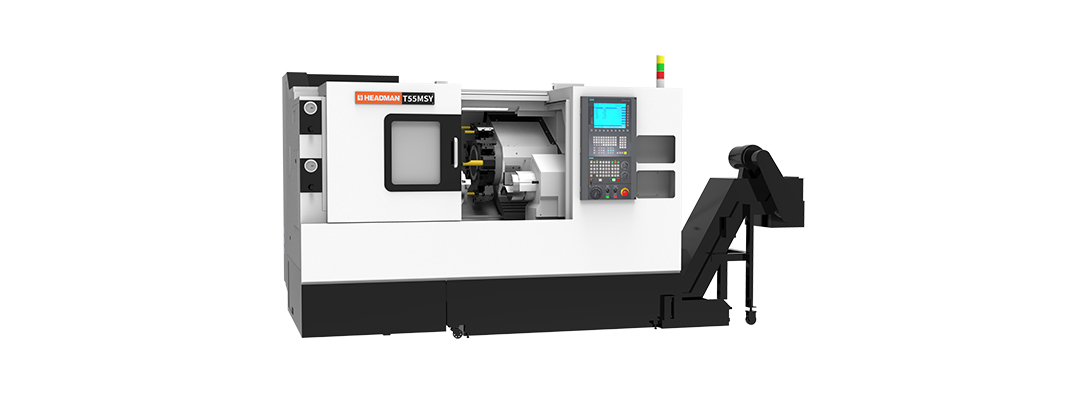

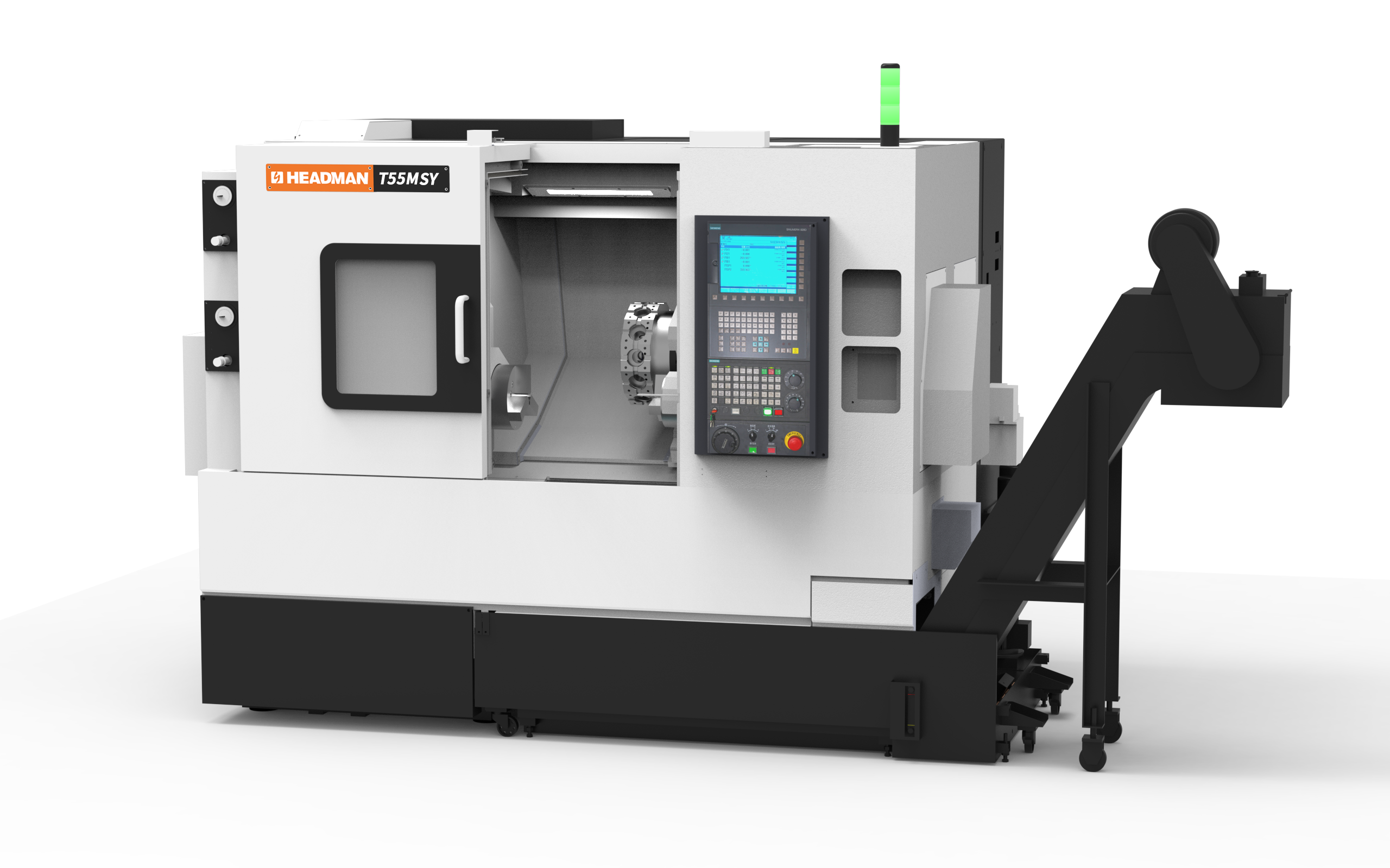

Токарный станок «Headman» модели Т55MSY с ЧПУ Siemens 828D

Диаметр обработки - 300 мм

Длина обработки - 429 мм

Листайте в бок, чтобы увидеть все характеристики

Высокоточные токарные обрабатывающие центры «HEADMAN» серии «T» предназначены для токарной обработки, фрезерования, расточных операций, сверления, нарезания резьбы, с точностью позиционирования 0,008 мм и повторяемостью 0,003 мм. Конструкции станины, мощный шпиндель с жидкостным охлаждением 11/15 кВт с крутящим моментом до 232 Нм, высокоточные линейные роликовые направляющие, позволяют успешно сочетать силовое резание с чистовой обработкой деталей. Высокоточные токарные обрабатывающие центры «HEADMAN» серии «Т» применяются во всех отраслях машиностроения, в широкой сфере различных типов промышленности, в автомобильной, авиационно-космической, приборостроении и других.

Наименование			Единицы измерения	Значение
Максимальный диаметр устанавливаемой заготовки			мм	Ø550
Максимальный обрабатываемый диаметр			мм	Ø300
Максимальная обрабатываемая длина			мм	429
Максимальный диаметр прутка			мм	Ø51
Ход		X	мм	195
		Y		+/- 50
		Z		535
		W		456
Главный шпиндель	Размер патрона		дюйм	8
	Частота вращения шпинделя		об/мин	5 000
	Торец			А 2-6
	Диаметр отверстия		мм	Ø62
	Мощность (40% ED / Непрерывно)		кВт	11 / 15
	Максимальный крутящий момент		Нм	232
Контршпиндель	Размер патрона		дюйм	6
	Частота вращения шпинделя		об/мин	6 000
	Торец			А 2-5
	Мощность (40% ED / Непрерывно)		кВт	5,5 / 7,5
	Максимальный крутящий момент		Нм	83
Револьверная головка	Тип			BMT55
	Вместимость			12 инструментов
	Высота хвостовика инструмента		мм	25
	Диаметр хвостовика расточной оправки		мм	Ø40
	Частота вращения шпинделя		об/мин	5 000
	Мощность		кВт	5,5
Скорость подачи		X	мм/мин	30 000
		Y		12 000
		Z		30 000
		W		30 000
Емкость бака для СОЖ			л	175
Подача воздуха			МПа	0,5
Расход воздуха			л/мин	130
Габариты станка		Длина	мм	2 642
		Ширина		1 680
		Высота		1 712
Масса			кг	5 000

Система ЧПУ SIEMENS 828D
Мотор-шпиндель SIEMENS — 5000 об/мин, 11/15 кВт. – главный шпиндель
Мотор-шпиндель SIEMENS — 6000 об/мин, 5,5/7,5 кВт. — контршпиндель
Высокоточный шпиндель и контршпиндель (HEADMAN)
8″ глухой патрон главного шпинделя
6” глухой патрон контршпинделя
Система жидкостного охлаждения шпинделя
Подшипники шпинделя NSK
Сервоприводы по осям X/Y/Z/W — SIEMENS
Высокоточные линейные направляющие по осям X/Y/Z/W – THK
Револьверная голова на 12 позиций (производства HEADMAN)
Блок для проходного резца (25х25мм) – 4 шт.
Блок для торцевого резца (25х25мм) – 1 шт.
Блок для осевого инструмента (Ø40мм) – 3 шт.
Приводной осевой блок – 1шт
Приводной радиальный блок – 1шт
Заглушка – 2шт.
Гидравлическая станция
Электрический кабинет
Система подачи СОЖ на кожуха
Централизованная автоматическая система смазки подшипников и ШВП по осям X/Y/Z/W
Полностью закрытая зона обработки
Защита направляющих по осям X/Z
Рабочее освещение
Трехцветная сигнальная лампа
Регулировочные болты и опоры для установки станка
Инструмент для обслуживания станка
Инструкция по эксплуатации станка на русском языке
Педали зажима / разжима патронов
Подача СОЖ через револьвер на инструментальные блоки
Упаковка

Компания «Headman» основана в начале 90-х годах инженерами, которые применяют полученный опыт и современные технологии при проектировании и изготовлении высокоточного оборудования. Компания была основана по программе импортозамещения высокоточных токарных станков в основном для автомобильной промышленности.

Компания «Headman» является крупнейшим производителем высокоточных токарных станков в Китае.

Основная продукция компания «Headman»:

токарные станкaи с ЧПУ,
токарные обрабатывающие центры,
вертикальные обрабатывающие центра,
роботы и автоподающие устройства,
специализированное оборудование для изготовления наукоемких изделий.

Машины очень популярны и имеют хорошую репутацию в Китае, в России и многих странах Европы, Америки и Азии. Все оборудование проходит жесткий контроль качества.

Также, компания «Headman» обеспечивает полное обслуживание клиентов: снабжение необходимым инструментом, оснасткой, запасными частями и узлами, а также имеет свою собственную сервисную службу, которая обеспечит запуск, наладку оборудования и обучение персонала.

Количество произведённых станков в год – более 10 000 шт.
