Роботизированная установка лазерной порошковой наплавки LC-70R-60A

Детали длиной до 6000 мм, массой до 6000 кг

Лазер VPG 6000 Вт (Россия)

Листайте в бок, чтобы увидеть все характеристики

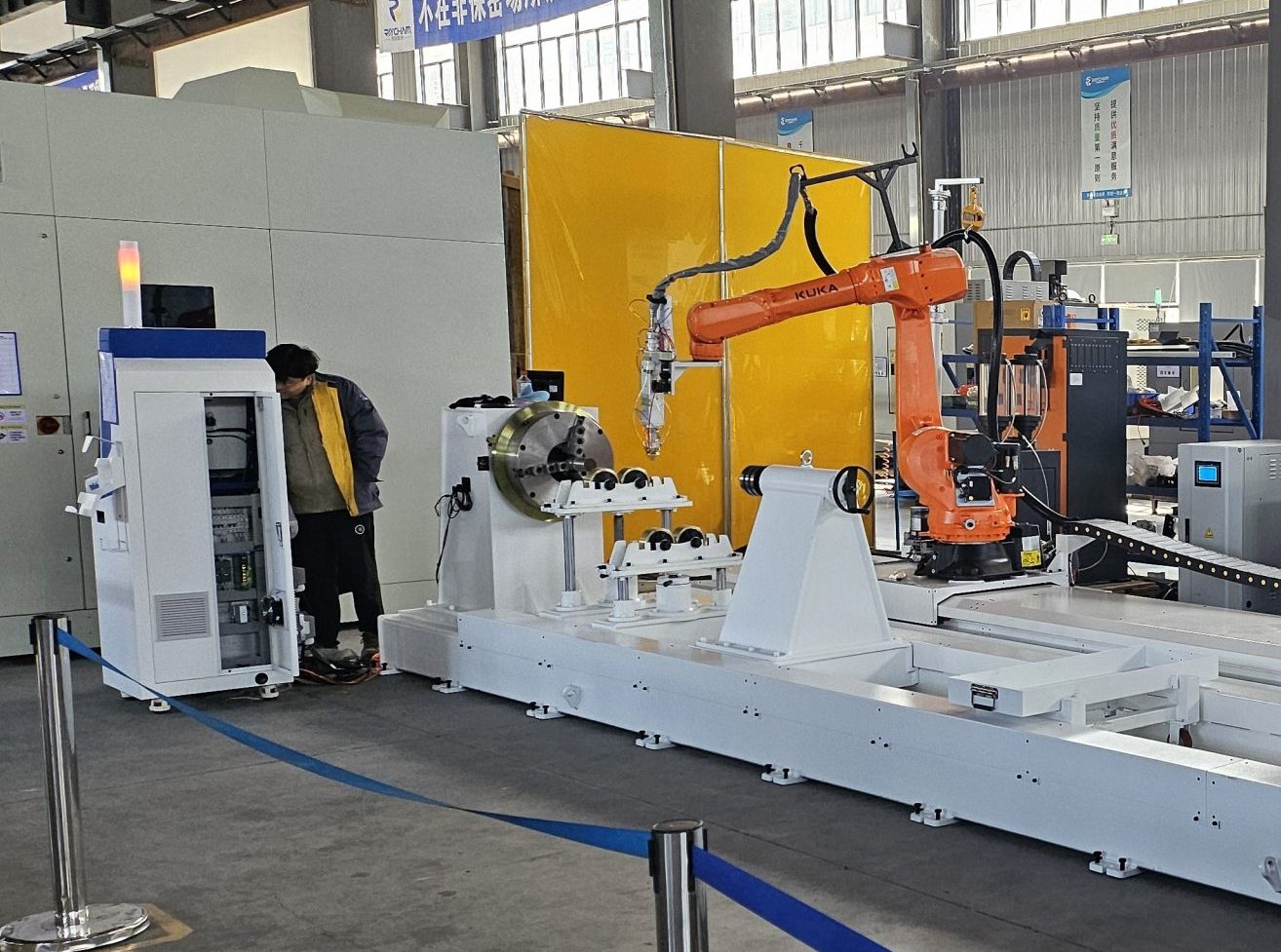

Роботизированная установка лазерной порошковой наплавки Raycham LC-70R-60A производства компании Nanjing Zhongke Raycham Laser Technology Co., Ltd. предназначена для автоматической лазерной порошковой наплавки поверхностей металлических деталей различной конфигурации (валов, цилиндров, штоков, конусов, спиралей, лопаток и т.п.). Роботизированный манипулятор KUKA KR70 R2100 с линейной осью перемещения и двухосевой наклонно-поворотный позиционер (вращатель) с планшайбой, задним прижимным центром и роликовыми опорами смонтированы на жестких сварных платформах. В качестве рабочего инструмента используется лазерная головка для порошковой наплавки Raytools, работающая в связке с иттербиевым волоконным лазером VPG мощностью 6000 Вт производства VPG LaserOne (бывш. IPG IRE-Polus — ООО НТО «ИРЭ-Полюс») и порошковым двух-колбовым питателем собственного производства.

Общие характеристики
Габариты обрабатываемых деталей
Диаметр, мм	10…600 (10…500 мм для горизонтальной оси, до 600 мм для вертикальной оси)
Длина, мм	6000 (горизонтальная ось)
Высота, мм	800 (вертикальная ось)
Вес, кг	2000 (горизонтальная ось) 500 (вертикальная ось) 150 (детали под 3D наплавку)
Габариты установки без периферийного оборудования, Ш х Д х В, мм	2200 х 7320 х 3200

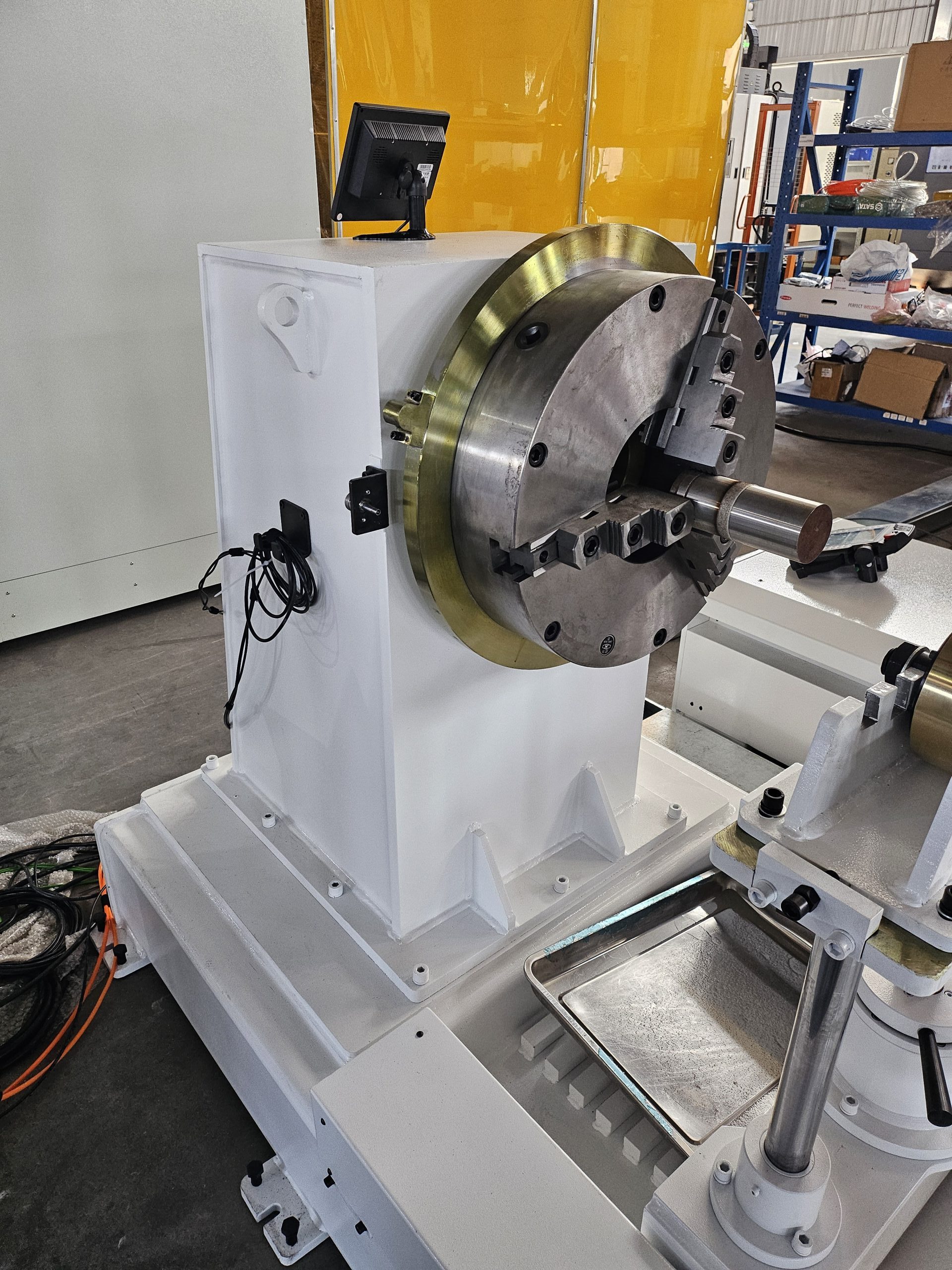

Позиционер с горизонтальной осью вращения
Кол-во управляемых осей и диапазон поворота	1: A 0^O…360^On (бесконечное вращение)
Ось вращения А с задней бабкой Максимальная грузоподъемность без роликовых опор, кг	2000 (макс. скорость вращения 30 об/мин)
Роликовые опоры	2 шт., механические, с ручным приводом перемещения
Максимальная грузоподъемность по оси А, включая роликовые опоры, кг	6000
Максимальная длина заготовки по оси А, мм	6000
Максимальный диаметр заготовки по оси А, мм	250 (трех-кулачковый патрон диам. 320 мм)
Сервопривод на вращение	KUKA

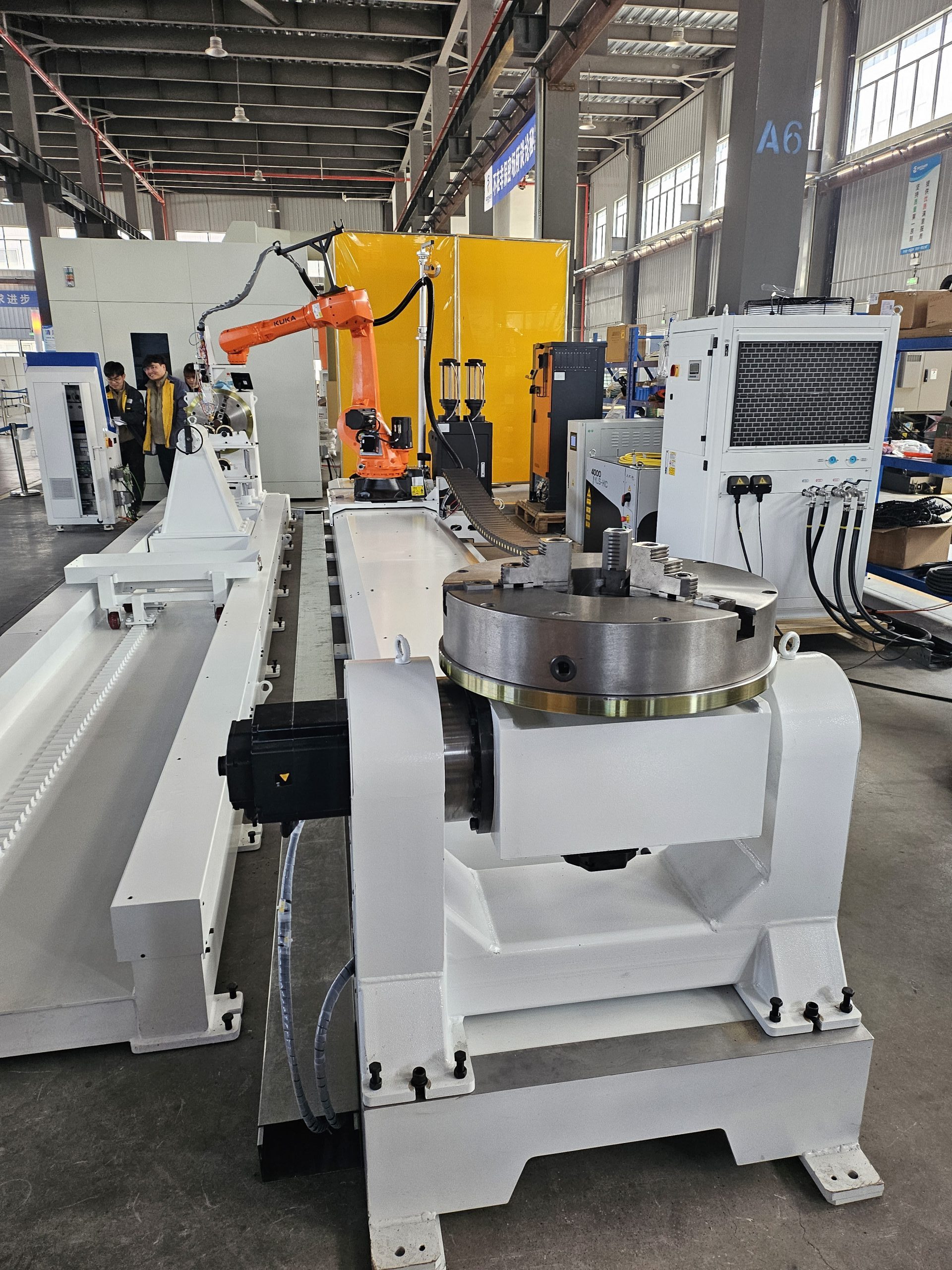

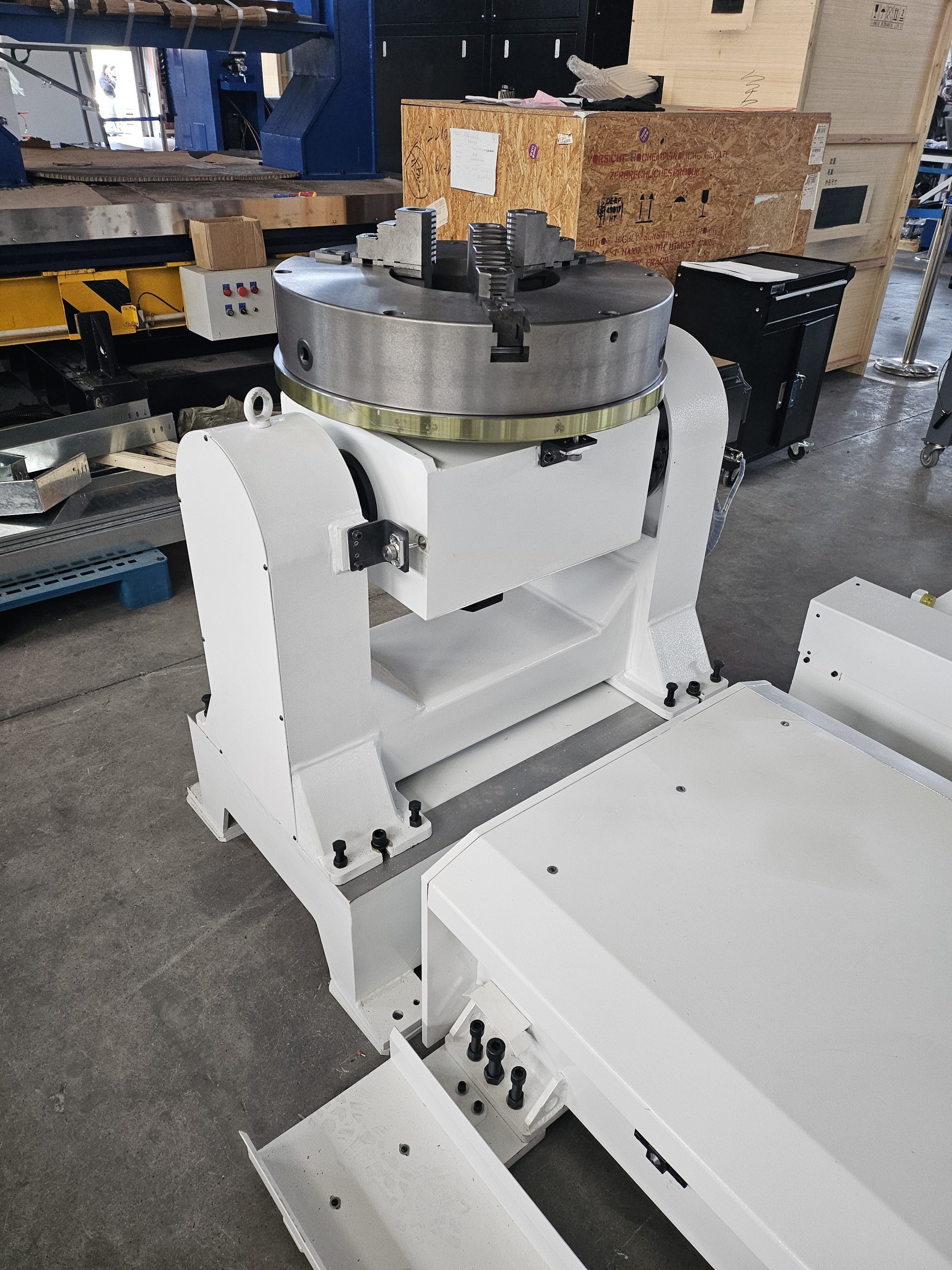

2-х осевой наклонно-поворотный позиционер
Кол-во управляемых осей и диапазон поворота	2: C 0^O…360^On (бесконечное вращение) B 0^O…90^O
Максимальная грузоподъемность по вертикальной оси С, кг	500
Максимальная скорость вращения по оси С, об/мин.	50 (при нагрузке 500 кг)
Максимальная скорость вращения наклонной оси B, об/мин	10
Максимальная грузоподъемность оси B (3D наплавка), кг	150
Макс. диаметр заготовки, мм	600 (трех-кулачковый патрон диам. 630 мм)
Сервоприводы на вращение и наклон	KUKA
Робот-манипулятор
Марка, модель	KUKA KR70R2100
Досягаемость (радиус), мм	2101
Контроллер	KUKA KRC4
Грузоподъемность, кг	70
Ось линейного перемещения, м	6
Лазер
Марка, модель	VPG, YLS-6000-U (Россия)
Тип	Иттербиевый волоконный
Длина волны, нм	1070
Выходная мощность, Вт	6000
Диаметр жилы выходного волокна, мкм	400

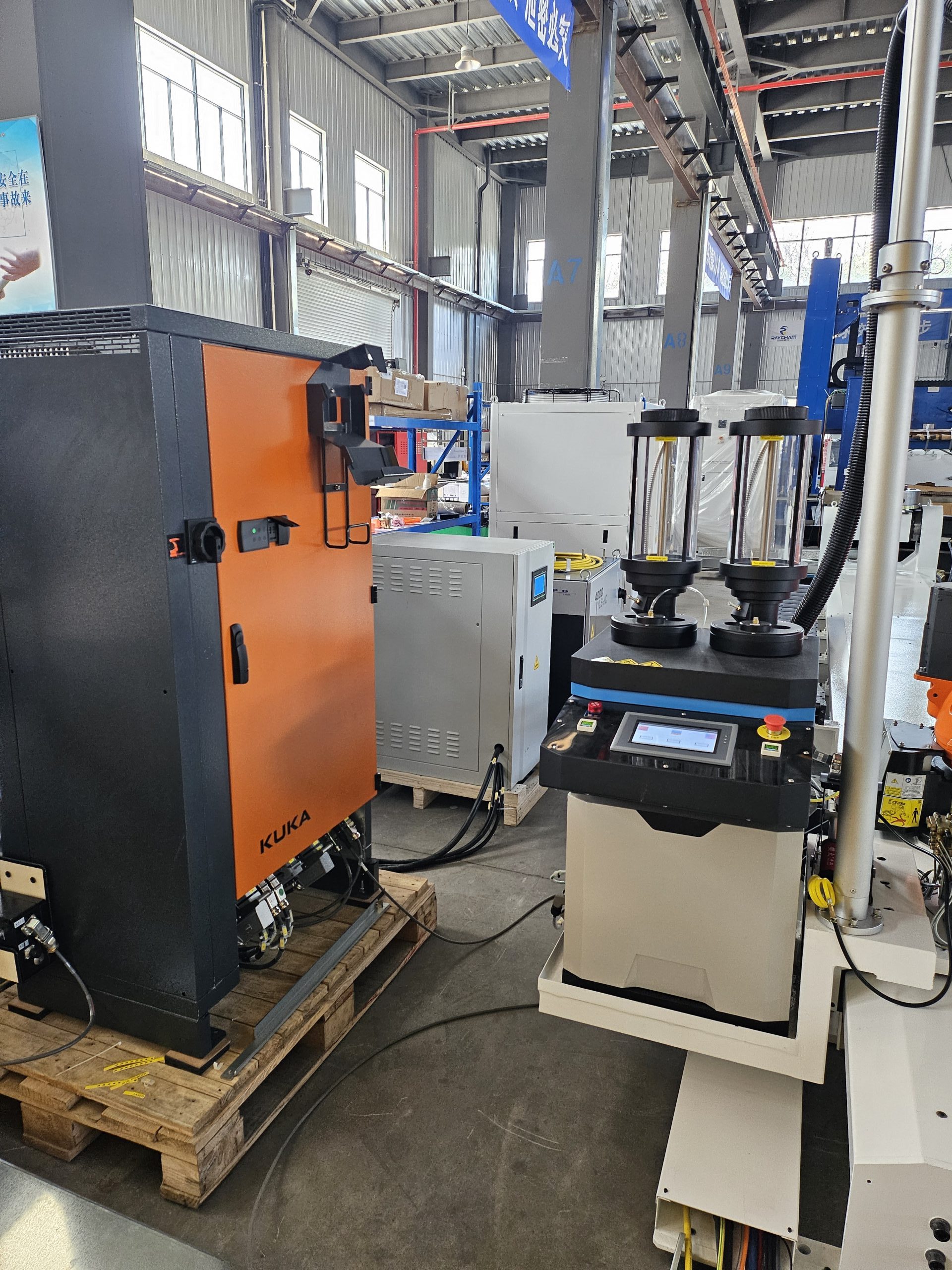

Порошковый питатель
Марка, модель	Raycham, RC-PGF-D
Тип	Двухколбовый с числовым управлением расходом
Регулировка расхода, г/мин	4-200
Объем колб, л	5
Фракция порошка, мкм	80…250

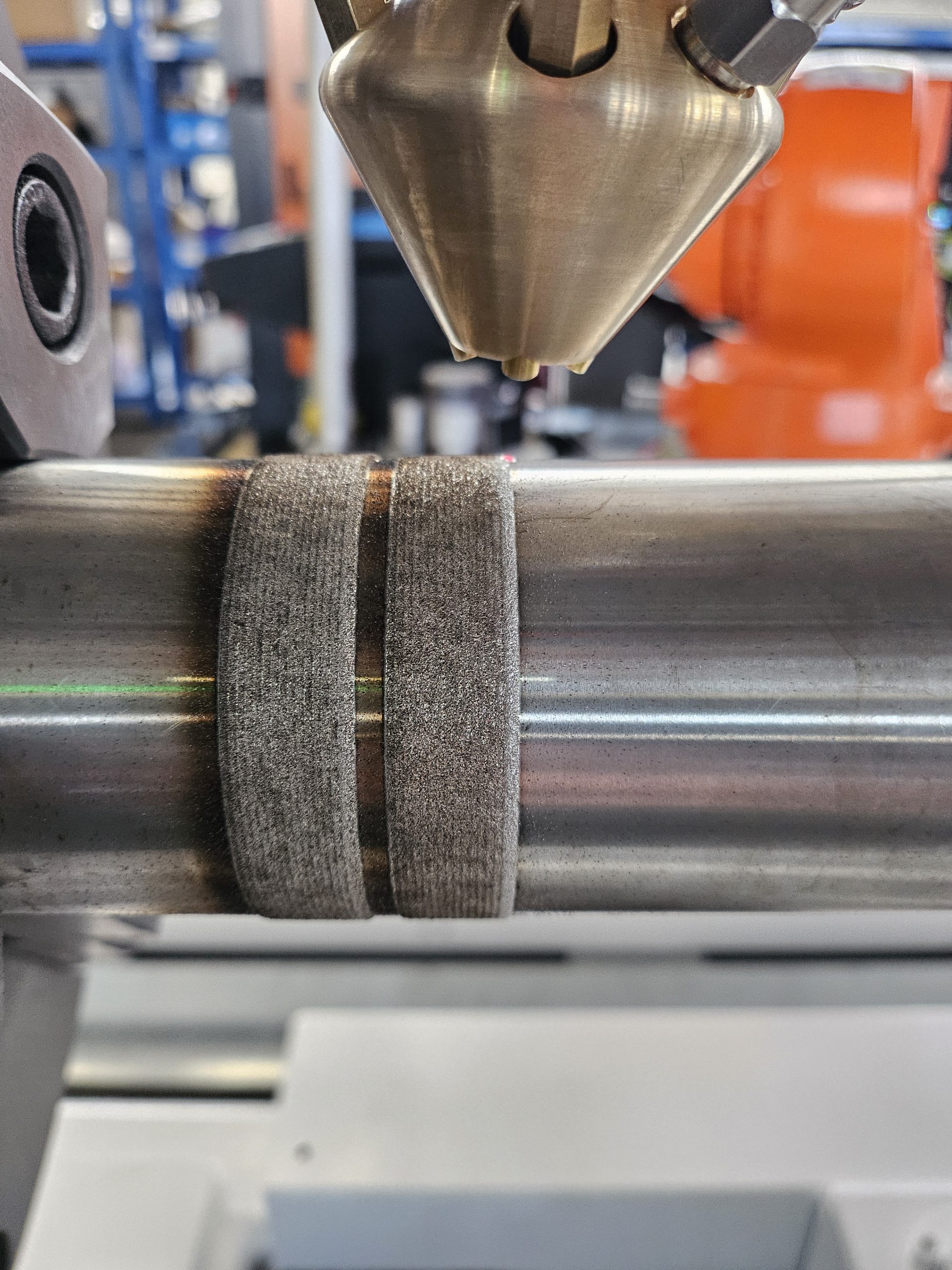

Оптическая головка
Марка, модель	Raytools, BC106
Сопловые насадки	Коаксиальная, четырехсторонняя
Фокусные расстояния, мм	100/300
Подключения
Электричество	3 фазы, 50 Гц, 60 кВт
Воздух	до 10 бар, расход до 50 л/мин
Аргон	2 линии до 10 бар, расход до 30 л/мин

Наименование	Кол-во
Промышленный робот-манипулятор KUKA KR70 R2100	1
Линейная направляющая для перемещения робота. Длина 6000 мм.	1
Позиционер c горизонтальной осью вращения г/п=2000 кг с холостой задней бабкой и 2-мя холостыми опорными съемными люнетами. Длина устанавливаемой детали до 6000 мм.	1
2-х осевой наклонно-поворотный позиционер г/п=500 кг на вертикальную ось	1
Лазерная оптическая головка Raytools, BC106 (Коаксиальная и 4х сторонняя сопловая насадки)	1
Порошковый питатель Raycham для лазерной наплавки c 2-мя колбами	1
Иттербиевый волоконный лазер VPG YLS-6000-U (мощность 6 кВТ)	1
Чиллер двухконтурный вода-воздух Tongfei MCWL-120DTR	1
Шкаф управления Raycham с графической панелью управления с интерфейсом Raycham на базе контроллера Siemens S7-1200, язык интерфейса русский	1
ПО для оффлайн программирования SprutCAM СПРУТ САМ (лицензия SprutCAM 17 в конфигурации «Робот», лицензия модуль «Наплавка» для SprutCAM 17, постпроцессор). 3D модель установки для функционирования CAM ПО.	1

Основанная в 2013 году, компания «Raycham» является национальным высокотехнологичным предприятием, одним из крупнейших специализирующихся на производстве оборудования для лазерного аддитивного производства. В продуктовой линейке предприятия – SLM 3D принтеры (послойное лазерное выращивание), LMD 3D принтеры (прямое лазерной выращивание), консольные и роботизированные установки лазерной порошковой наплавки. Ключевые компоненты компания производит самостоятельно – оптические головки, порошковые питатели, систему перемещения, систему управления. Примечательно, что «Raycham» добилась значительного прогресса как в крупномасштабном, так и в мелкосерийном производстве металлических порошков. Компания также разрабатывает свои программные CAM/CAE комплексы. Технология «Raycham» широко используется в аэрокосмической, автомобильной промышленности, производстве пресс-форм, научных исследованиях. Системы производства «Raycham» очень популярны и имеют хорошую репутацию в Китае, а также многих странах Европы, Америки и Азии. Все оборудование проходит жесткий контроль качества.
